接觸角測試儀 YT-CA1

型號：YT-CA1

產品描述：產品概述：光學接觸角測量儀是測量液體對固體材料接觸角的儀器，主要用于表征液體對固體材料表面的潤濕性能，通過光學成像獲取液滴的圖像，利用計算機軟件，通過數學模型擬合出液滴圖像的輪廓并得到接觸角或表面張力，并進行表面能計算和潤濕性分析。應用范圍：可廣泛應用于材料研究、工業涂層、手機制造、生物醫藥、電子電【詳情】更新時間：2026-03-31

咨詢熱線：18765738993 在線咨詢技術熱線

文字詳情圖片詳情文件下載

產品概述：

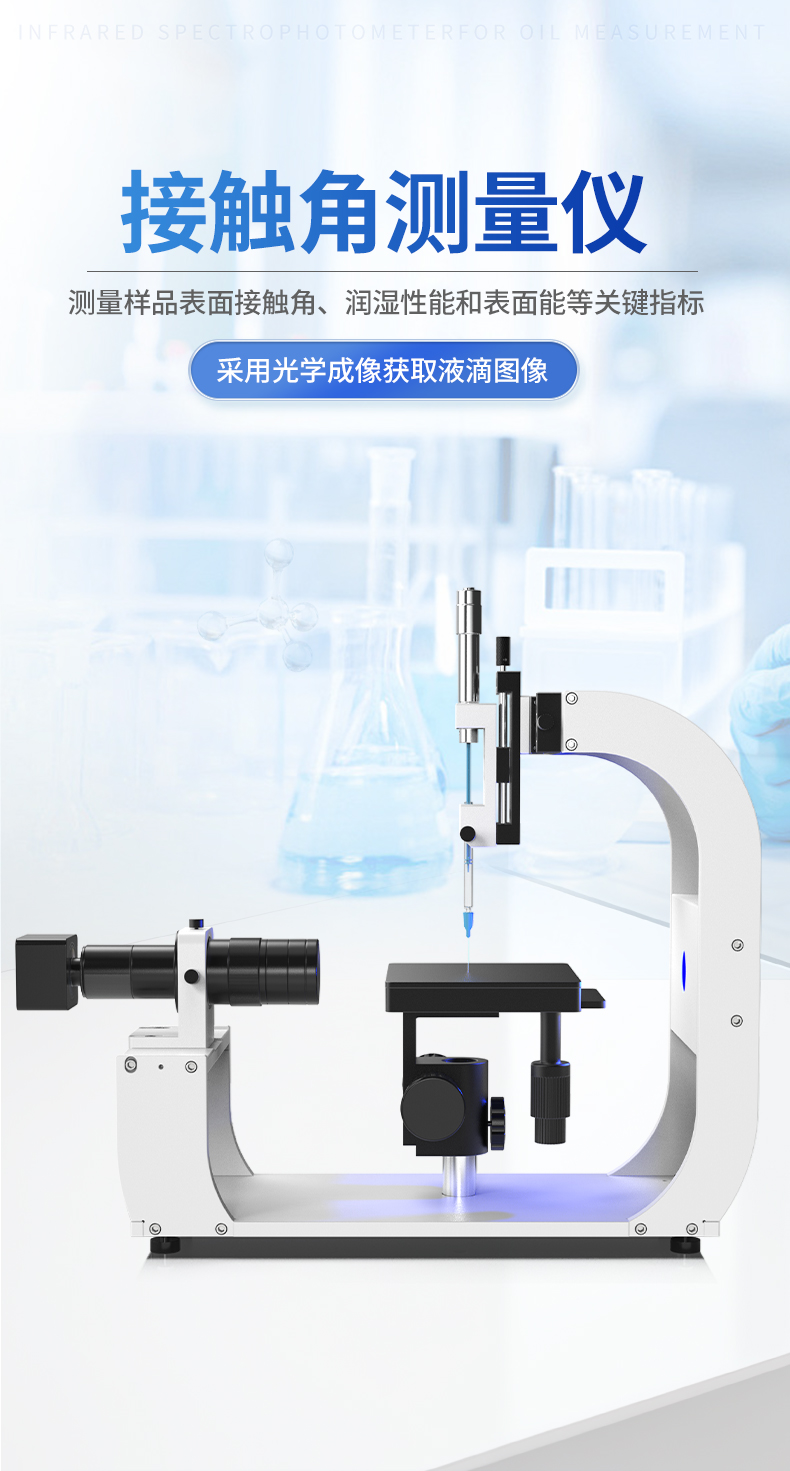

光學接觸角測量儀是測量液體對固體材料接觸角的儀器，主要用于表征液體對固體材料表面的潤濕性能，通過光學成像獲取液滴的圖像，利用計算機軟件，通過數學模型擬合出液滴圖像的輪廓并得到接觸角或表面張力，并進行表面能計算和潤濕性分析。

應用范圍：

可廣泛應用于材料研究、工業涂層、手機制造、生物醫藥、電子電路、紡織纖維、石油開采、航空航天等領域。

執行標準（部分標準）

1.JJF 2099-2024光學接觸角測量儀校準規范；

2.GBT 30693-2014塑料薄膜與水接觸角的測量；

3.GBT 30447-2013納米薄膜接觸角測量方法；

4.GBT 42694-2023紡織品表面抗?jié)櫇裥阅艿臋z測和評價接觸角和滾動角法；

5.ASTM D 724-1999（2003）紙的表面可潤濕性的標準試驗方法（接觸角法）；

產品特點

1.高精度與寬范圍測量能力，支持接觸角測量與表界面張力測量。

2.多功能分析模塊與算法，多模式測量方法；表面能與潤濕性分析。

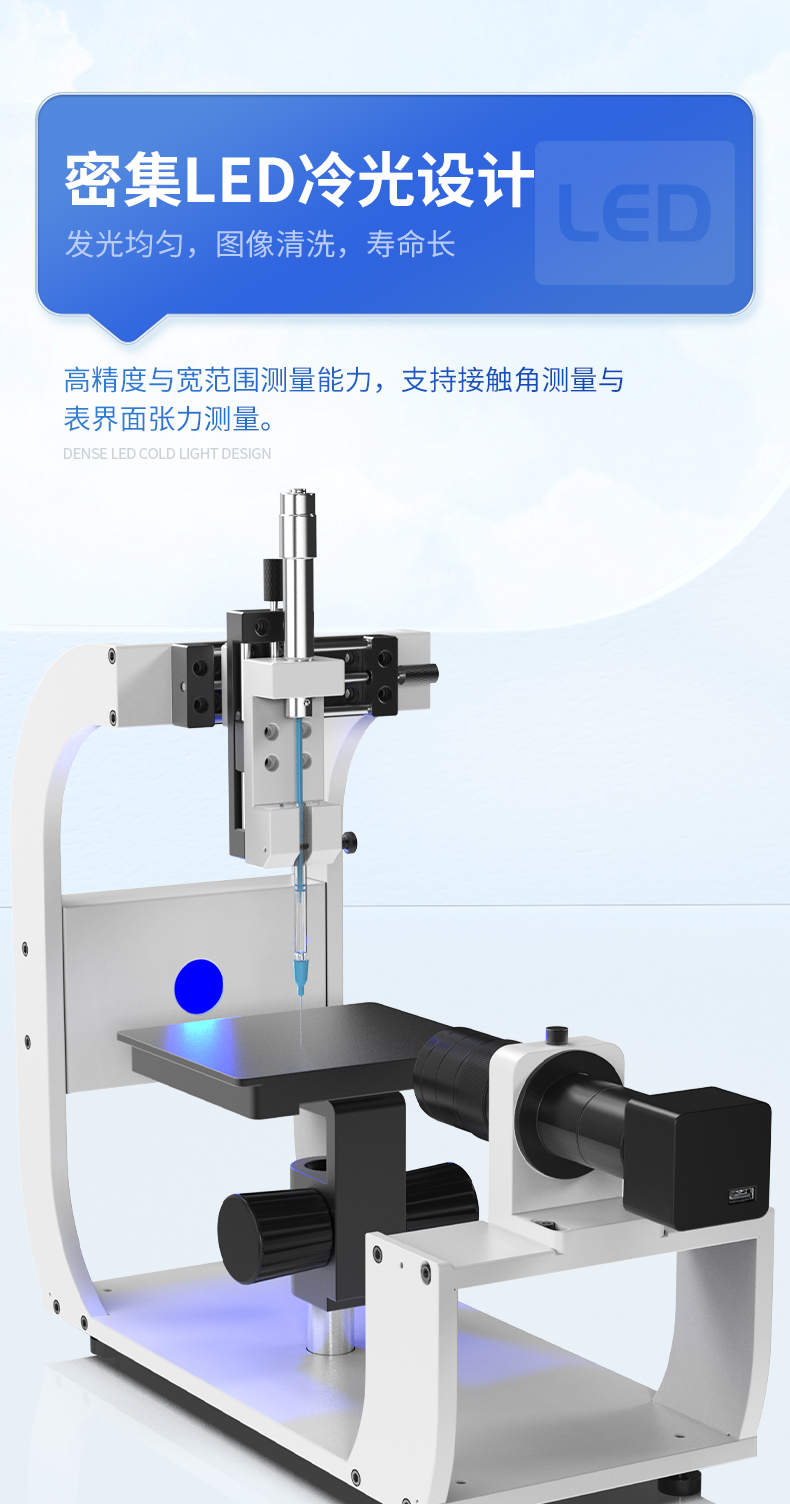

3.采用密集LED冷光設計，發光均勻，圖像清洗，壽命長；

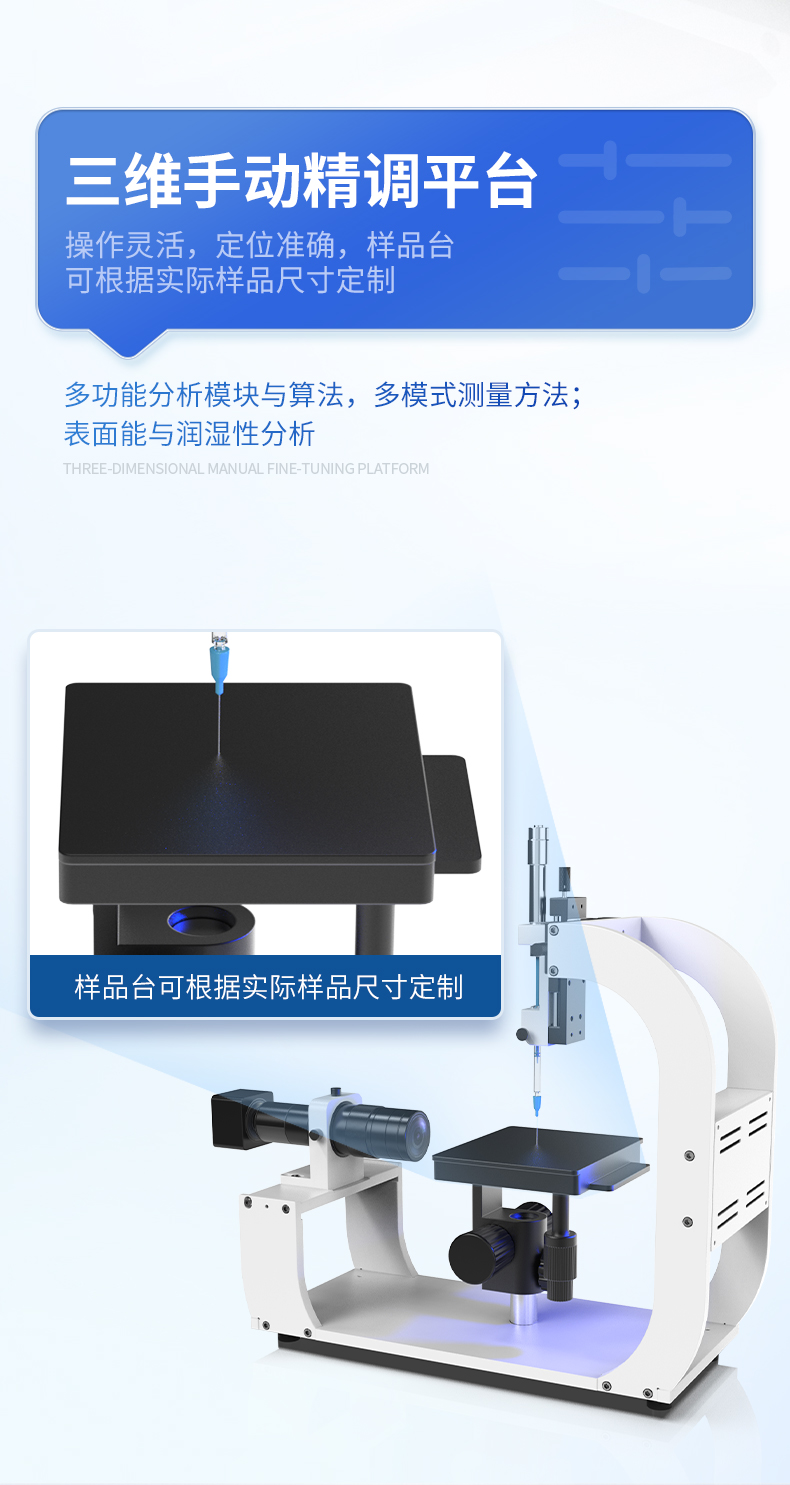

4.樣品臺采用三維手動精調平臺，操作靈活，定位準確，樣品臺可根據實際樣品尺寸定制；

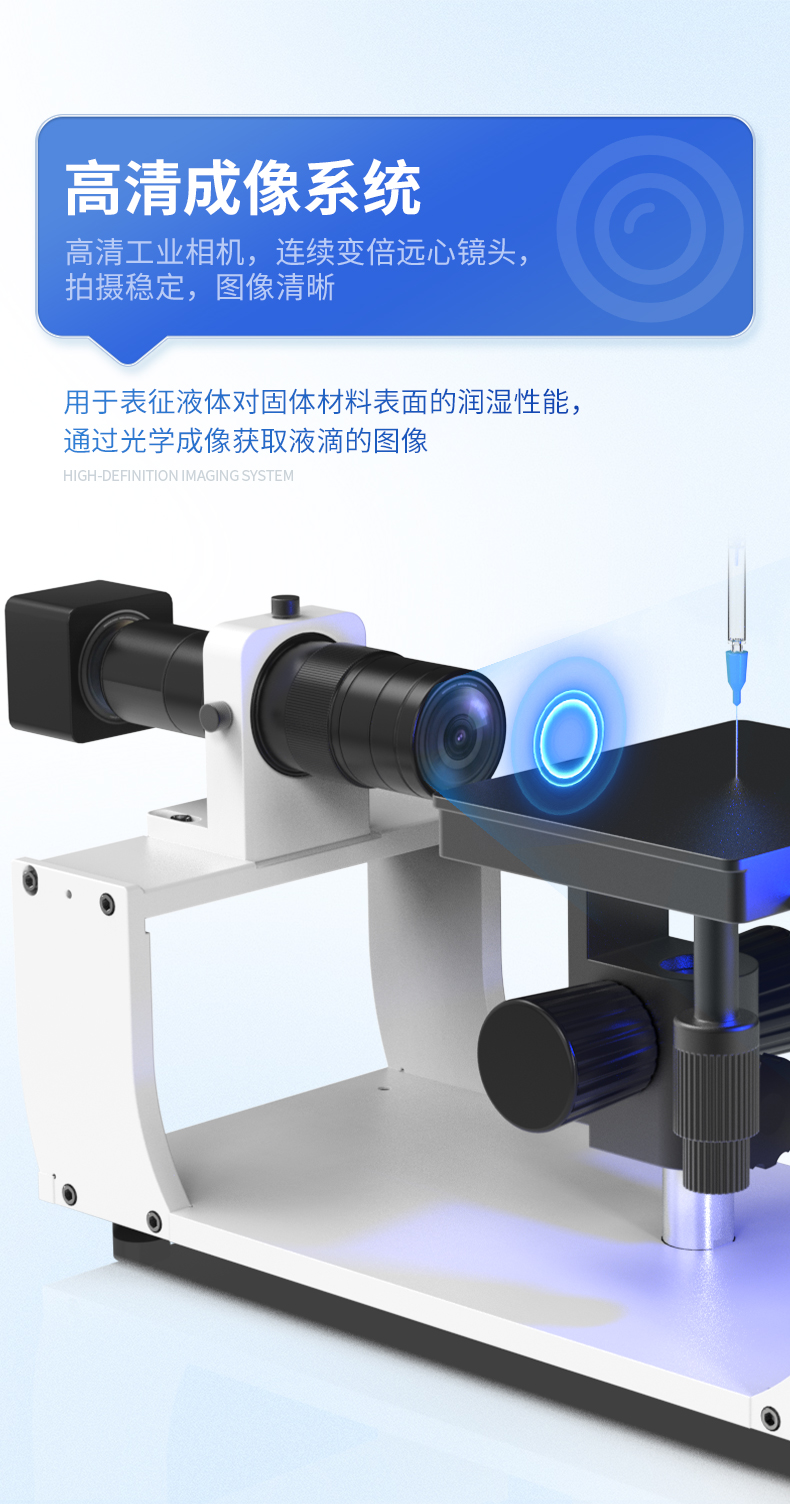

5.高清成像系統：高清工業相機，連續變倍遠心鏡頭，拍攝穩定，圖像清晰；

6.分析軟件功能強大：具備一鍵式全自動擬合能力、擬合方法，滿足各種液滴形態的**擬合；

7.數據庫管理功能：統一存儲管理接觸角、表面張力、表面自由能等歷史測量數據，斷電數據不丟失，支持隨時查看、加載數據進行分析對比，亦可再次導出數據。

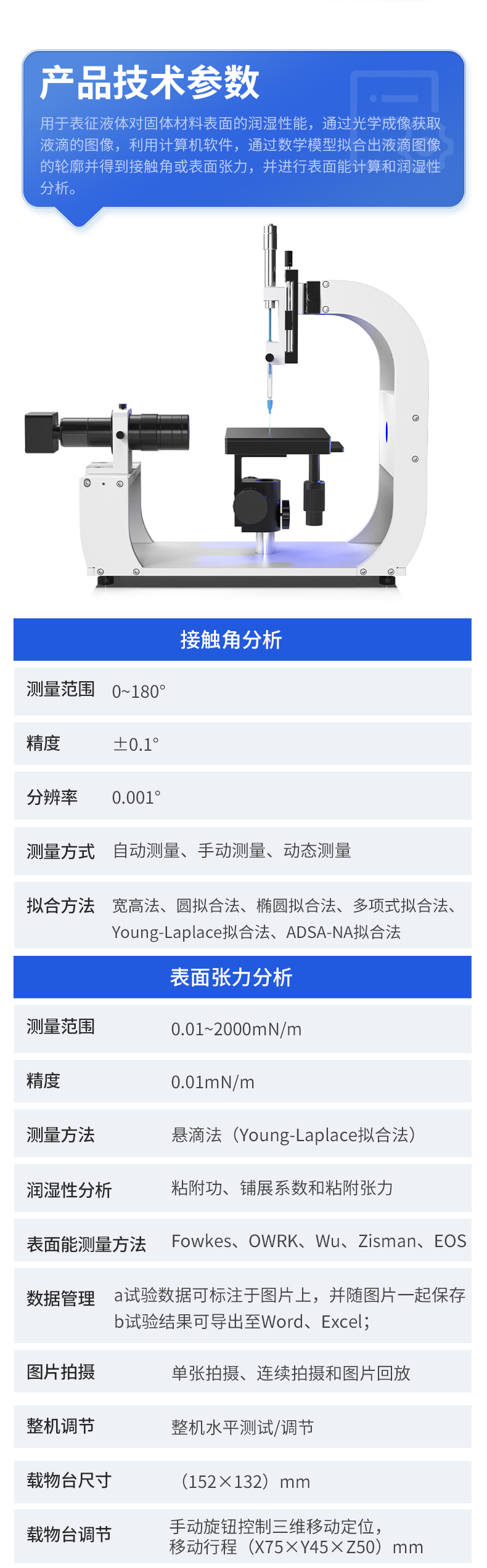

技術參數

接觸角分析	測量范圍	0~180°
	精度	±0.1°
	分辨率	0.001°
	測量方式	自動測量、手動測量、動態測量
	擬合方法	寬高法、圓擬合法、橢圓擬合法、多項式擬合法、Young-Laplace擬合法、ADSA-NA擬合法
表面張力分析	測量范圍	0.01~2000mN/m
	分辨率	0.001mN/m
	測量方法	懸滴法（Young-Laplace擬合法）
潤濕性分析		粘附功、鋪展系數和粘附張力
表面能測量方法		Fowkes、OWRK、Wu、Zisman、EOS
數據管理		a試驗數據可標注于圖片上，并隨圖片一起保存； b試驗結果可導出至PDF、Excel； c 斷電數據不丟失，支持隨時查看、加載數據進行分析對比，亦可再次導出數據。
圖片拍攝		單張拍攝、連續拍攝、視頻錄制和圖片回放
整機調節		整機水平測試/調節
載物臺尺寸		（152×132）mm
載物臺調節		手動旋鈕控制三維移動定位，移動行程（X75×Y45×Z50）mm

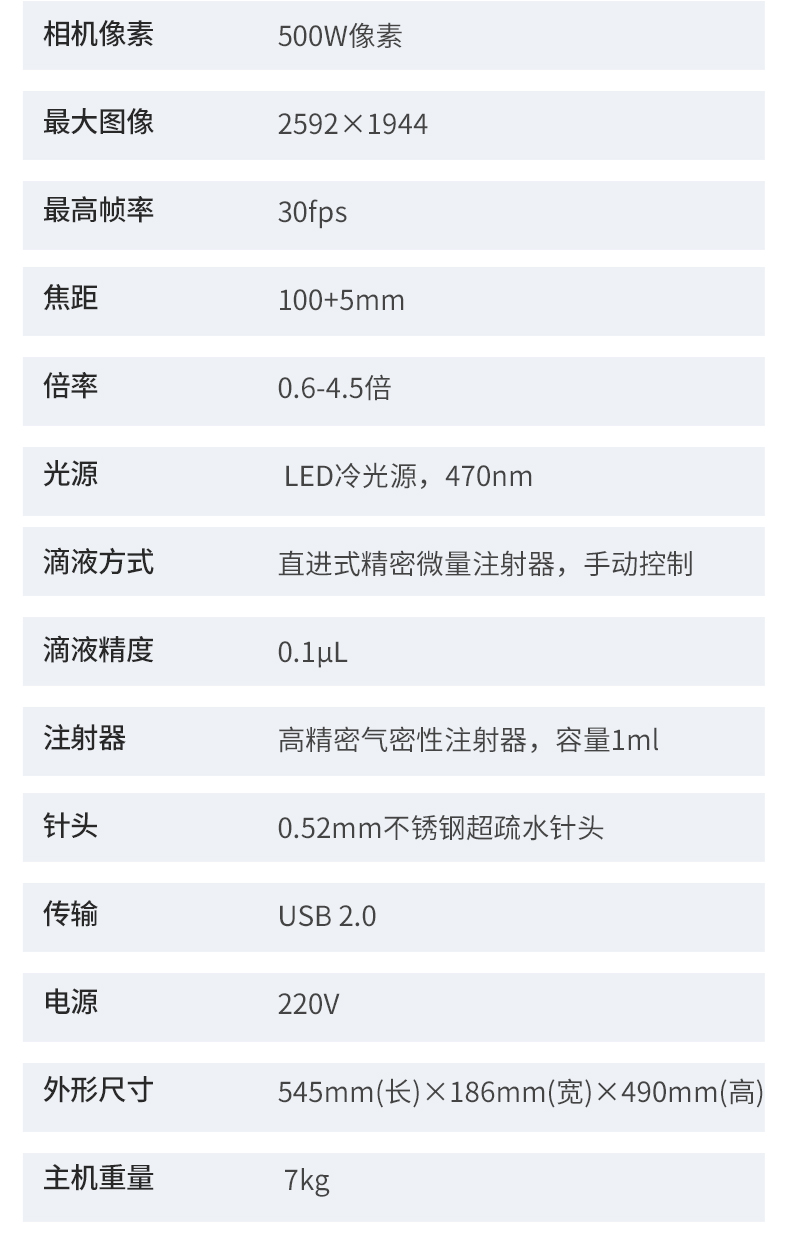

相機像素		500W像素
**圖像		2592×1944
**幀率		30fps
焦距		100±5mm
倍率		0.6-4.5倍
光源		LED冷光源，470nm
滴液方式		直進式精密微量注射器，手動控制
滴液精度		0.1μL
注射器		高精密氣密性注射器，容量1ml
針頭		0.52mm不銹鋼超疏水針頭
傳輸		USB 2.0
電源		220V
外形尺寸		545mm(長)×186mm(寬)×490mm(高)
主機重量		＜8kg
